Z670气管插管抗扭结试验工装

‌一、依据标准

YY/T 0337-2025 《麻醉和呼吸设备 气管插管和接头》标准中附录H

技术指标

主体材质：铝材料制作，表面蓝色氧化表面无毛刺

框架上预留2个绑带固定点位，可通过绑带将气管插管的两端平直段完全固定在框架表面，保证插管试验段完全贴合框架的圆弧转角路径，不会发生轴向窜动。

夹具规格：曲率半径，R50,R40,R30,R25mm

钢球：材料304不锈钢，规格根据客户选配，钢球大小精度四舍五入原则而定钢球

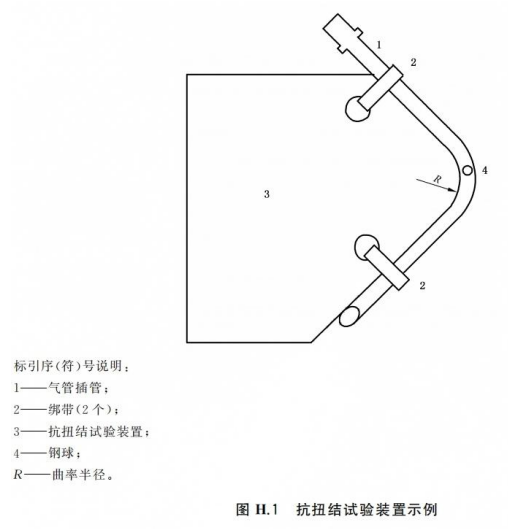

示例图：

四、基本配置

工装1套
