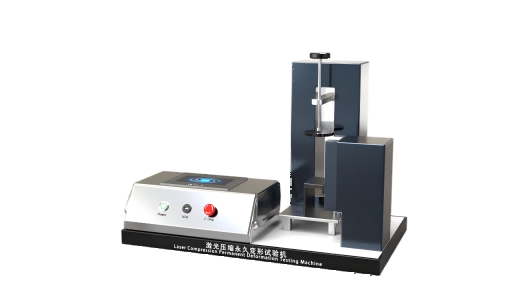

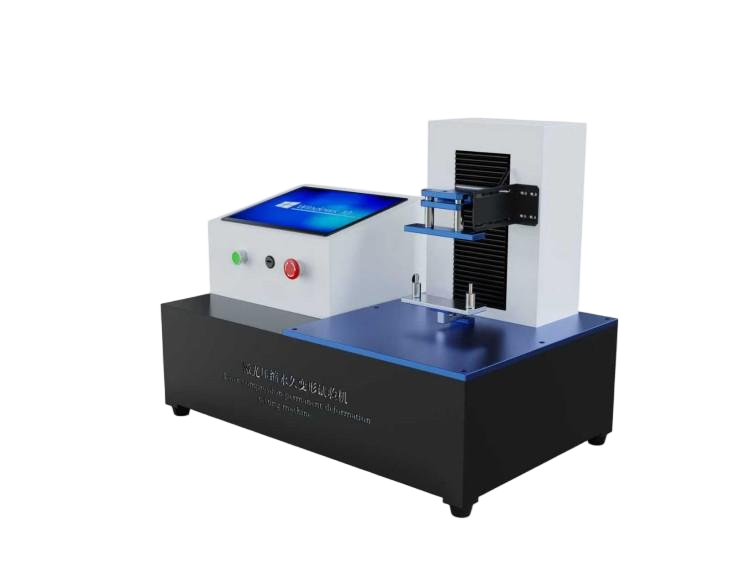

汽车密封条压缩变形量测试仪、激光压缩永久变形试验机

一、简介：

激光压缩永久变形试验机是基于PV3363开发的汽车密封条检测设备，可线性的检测汽车密封条压缩变形量曲线。

二、执行标准：

PV3363、GB/T7759 、QC/T709、GB/T 21282、SMTC 3 C00003-2010

三、技术参数

控制系统：PLC+Windows系统；

操作界面：彩色12寸嵌入式工业电脑，中英文切换，WiFi连接；

‌精度要求‌：试验力分辨力达1/±500000 FS，示值误差≤±0.2%（0.5级精度）；

‌力控范围‌：10kg，精度支持恒力、恒变形控制模式；

激光测距传感器：120±60mm 重复精度0.002mm；

‌环境模拟‌：部分设备集成温湿度控制系统，满足标准测试环境（23±2℃，50±5% RH；

四、检测流程（基于GB/T 7759）

（1）‌样品制备‌：

裁取代表性密封条样本，按标准尺寸处理并预调节温湿度；

‌初始厚度测量‌：使用激光传感器记录压缩前厚度；

（2）‌压缩阶段‌：

样品置于夹具中，施加规定压力（如实际工作压力的70%）；

保持压缩状态至标准时间（通常22-24小时；

（3）‌恢复与测量‌：

卸压后静置恢复（如30分钟），测量残余厚度；

计算永久变形量：变形率 = [(初始厚度 - 残余厚度) / 初始厚度] × 100%；‌

采用伺服电机+高精度滚珠丝杠驱动，符合GCB6-89标准；

自动生成测试报告及变形曲线，适用于三元乙丙等密封条；

（4）‌自动化测试装置：‌

集成高度传感器，实时监测压缩/恢复过程数据，提升检测效率；

‌兼容标准‌：优先选择明确符合GB/T 7759、ISO 815等标准的设备；

‌工装适配性‌：根据密封条截面形状定制专用夹具；

用电要求：220v,600W;

外形尺寸：：750×460×570mm;
